提供者：廣州佳環電器科技有限公司 www.cn-nthq.cn 臭氧研發基地 聯系電話：18520310040 聯系人：廖經理 本廠成立以來，針對不同的環境，研發出不同應用目標下的處理方案，完善了臭氧處理技術在我國應用的技術基礎。這項研究有望改變目前我國臭氧處理應用的盲目性問題，同時在更大范圍內推廣應用臭氧處理技術，提高我國生產生活、食品藥品的安全性，更有效地資源的利用。臭氧制備技術經過幾十年來的研究，單位能耗降低了約2－3倍，臭氧發生器的價格也在不斷下降，設備更為緊湊更有利于推廣。 產品配置及介紹 1.系統組成及投加 臭氧系統主要是由無油空壓機、儲氣罐、冷干機、干燥吸附機、臭氧發生器、氧氣發生器（制氧機）、控制系統、氣體過濾系統、循環冷卻系統等組成，達到很好的效果。 2、臭氧發生器 a.臭氧產生量10-100%范圍內可調節。 b.放電單元采用水冷卻，冷卻水溫度40℃以下。 3.設備用途及工作條件 （1）環境條件 （1.1） 濕度: 年平均相對濕度61.5%，月平均最高相對濕度85%，月平均最低相對濕度35%。 （1.2） 大氣壓: 年平均壓力101.59KPa，最高壓力104.5KPa，最低壓力98.6KPa。 （1.3） 冷卻水: 一般工業自來水。 （2）設計條件: 臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。 （2.1）溫度: 臭氧發生器設計環境溫度范圍為0—40℃。 （2.2）濕度: 臭氧發生器設計相對濕度＜75%。 （2.3）冷卻水溫度: 臭氧發生器設計冷卻水溫度＜40℃。 （2.4）大氣壓: 臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。 一、YT-019-200A產品參數 主要配置（占地空間：長450*寬150*高175cm）
1：產品組成： （一）無油空壓機
（二）儲氣罐
（三）冷凍式干燥機
（四）吸附干燥機
（五）制氧機
（六）臭氧發生器

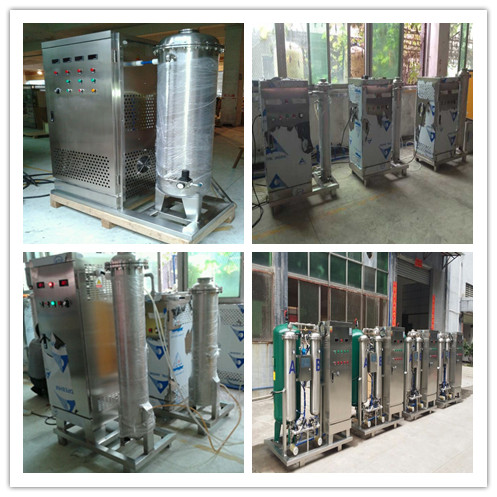

臭氧發生器參考圖 四、注意事項及售后服務 1、注意事項： 1．機械設備必須放置在無油污、空氣干凈、干燥通風的地方工作，以延長機械設備使用壽命；室內應無易燃易爆氣體及導電粉塵，禁止安裝在有發生爆炸危險的危險區域。 2、售后服務： 1．設備質保期 設備保修期為設備出廠之日起一年保修，終身維護； ①操作人員能熟練操作設備； ②維修人員需掌握設備的日常維護和維修工作。 2．故障排除 ①接到服務電話后，接到用戶設備出現故障的信息后，當日給用戶明確答復；檢修設備保證用戶正常使用。 3．其他服務 ①建立用戶電腦檔案，有專用軟件協助用戶進行設備管理； ②定期提醒用戶更換易損件，檢查設備及注意事項。 4．質量承諾： ①所提供設備滿足貴公司使用的要求，在保證設備滿足所提供技術文件質量指標的前提下，保證設備的安全性、可靠性、穩定性。 ②供方向需方保證：如因設計、制造上的缺陷和材料上的不良而使設備發生故障，供方為需方免費修理并更換新損壞零件，期限為設備出廠之日起一年保修期內。 ③在正常的使用情況下，整機設備使用壽命7-9年。 ④不受設備改型而影響配件的供應，保質期外終生以最優惠的價格為用戶提供該設備的配件。在保修期內發生下列情況之一者，不屬于免費維修范圍： A、環境過于潮濕或機器結構內部進水而導致產品損失 B、擅自改動產品結構而導致產品損壞 C、因自然災害或其它不可抗力而導致產品損壞 D、因操作不當導致機器出故障。 3、設備操作及注意： 1、將臭氧發生器放置在待消毒室以外的特定（平穩、通風散熱良好）位置，檢查臭氧硅膠軟管與機器的臭氧輸出口是否已接好，將臭氧輸送管導入待消毒空間。并在室內靠近天花板處投加。 2、為達到最佳的臭氧消毒效果，請關閉門窗等，消毒時請勿有人員在室內。 3、接通電源，電壓表顯示當前電壓，打開氣泵開關，氣泵指示燈亮，氣泵開始工作。（電流表顯示當前電流，15克以上機）臭氧輸出口有氣體輸出。 4、延長時間打開臭氧開關（根據當前空氣濕度情況而定，濕度越大，時間越長，一般1—30秒）臭氧指示燈亮，機器開始工作，（15克以上臭氧發生器需要調節濃度旋鈕，對臭氧輸出濃度進行調節，）臭氧硅膠軟管有臭氧氣體輸出 。 5、根據空間使用需要，將定時開關旋至與空間消毒相對應的消毒時間。 （15克以上臭氧發生器無定時器，請另外配置）如不配置定時器，消毒完成后則需要人工關閉臭氧發生器 6、達到設定的消毒時間后，消毒機將自動停止工作或者手動關閉臭氧發生器，完成作業后請將電源插頭拔出； 7、臭氧在室內一般1—2個小時后就會自動分解為氧氣，人若要長時間在室內居留時，需以聞不到濃重的臭氧異味為準， 8、消毒完成后請將臭氧發生器移至干燥通風處，以便箱內不會因為高濕高溫環境產生積水，對臭氧發生器產生影響。 五、設備配套 1、設備連接軟管、臭氧輸送軟管（此為強抗氧化硅膠管管三個月更換一次具佳）。 2、設備出廠時，配備配套臭氧發生器連接管件、器件、1個保險絲、合格證、保修卡、使用說明書等。 六、臭氧發生器設計、制造和檢驗標準 CJ/T322-2010 中華人民共和國城鎮建設行業標準《水處理用臭氧發生器》 GB150 鋼制壓力容器 GB/T 191 包裝儲運圖示標志 GB 3095-1996 環境空氣質量標準 GB 4208 外殼防護等級（IP 代碼） GB/T 6682-2008 分析實驗室用水規格和試驗方法 GB 7521.1-2005 低壓成套開關設備和控制設備 第 1 部分：型式試驗和部分型式試驗 成套設備 GB/T 13306 標牌 GB/T13384 機電產品包裝通用技術條件 GB 14050 系統接地的型式及安全技術要求 GB 19517 國家電氣設備安全技術規范 DIN EN60204 設備的電器裝備（一般要求） DIN EN60034 旋轉電機（測定和操作狀態） GB4942.1－85 電機外殼防護 CD/T5226.1－1996 工業機械電氣設備第一部分：通用技術條件 七、產品特點及性能說明 1、先進的電暈放電技術 2、最優化的機械設計 3、先進的IGBT供電單元 4、低諧波污染 5、低能耗 6、臭氧濃度高、結實耐用 7、結構緊湊 8、低維護工作量 9、自動化界面控制 10、放電體 11、臭氧放電室采用石英管放電體，該放電體臭氧產量大，臭氧濃度高，能最大程度的發揮電源系統和冷卻系統的功能，是大產量高濃度臭氧發生器的關鍵，臭氧發生器HY系列應用IGBT集成技術，采用極其穩定、臭氧濃度高、超長使用壽命的智能型鈦金脫羥石英管結構放電單元，空氣冷卻，過溫過流電路保護，臭氧發生器主要部件均為自廠生產.整機為202不銹鋼材質。 |
